Pracovný princíp a výhody invertora s mriežkou veternej mriežky

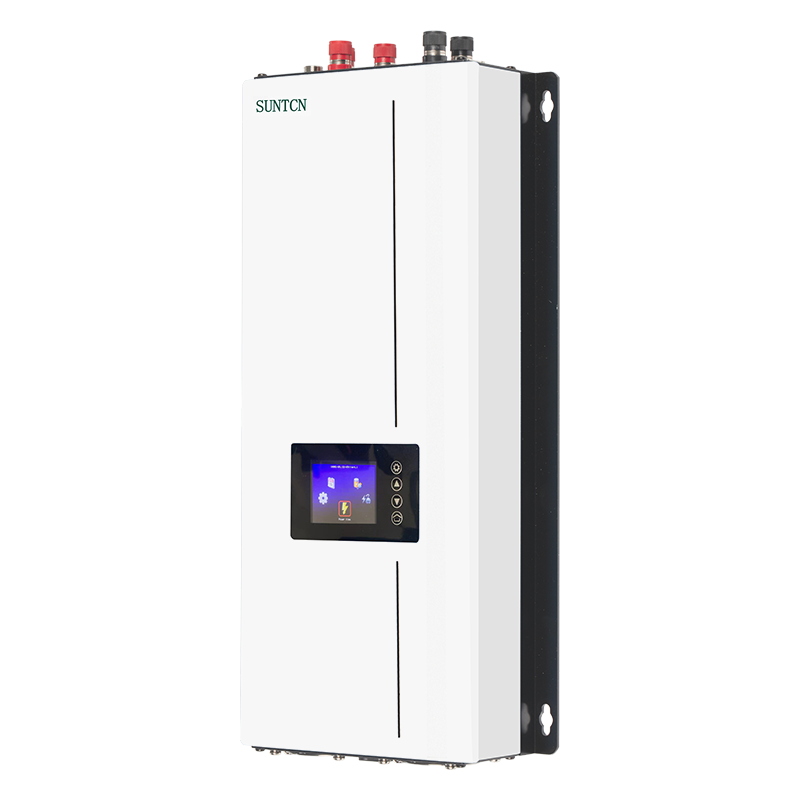

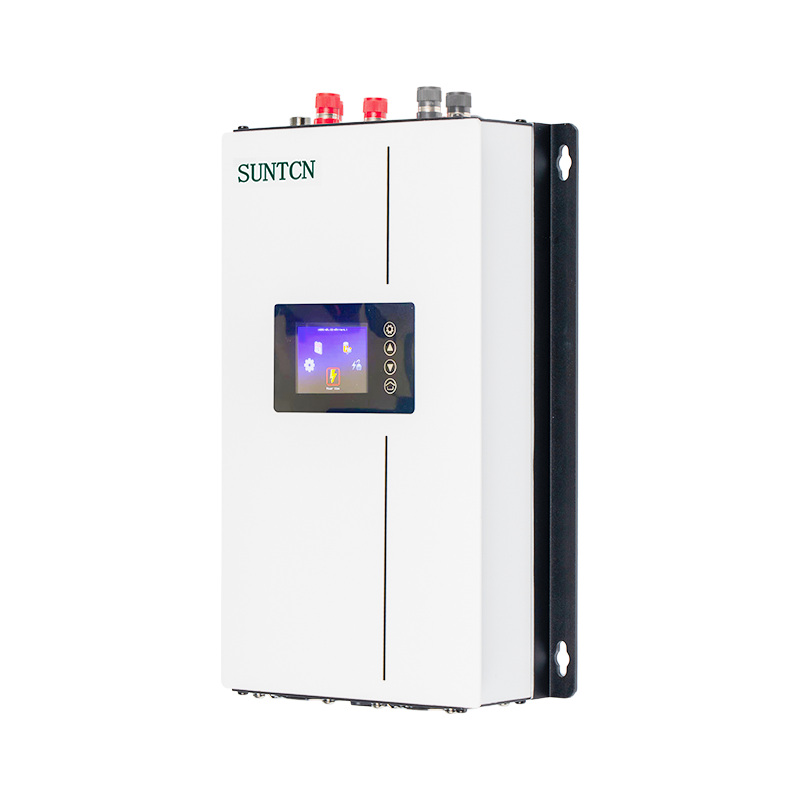

A invertor s mriežkovou mriežkou Prevedie variabilný výstup striedavého prúdu z veternej turbíny na stabilný striedavý výstup, ktorý sa môže priviesť priamo do siete Utility. Tu je podrobný prehľad o jeho pracovnom princípe:
Konverzia AC až DC (Rectification):
Počiatočný výstup striedavého prúdu: veterné turbíny generujú variabilnú frekvenciu a napätie striedavého napájania, pretože rýchlosť rotora sa mení pri rýchlosti vetra.
Rektifikácia: Prvým krokom v meniči je previesť tento premenný napájanie striedavého prúdu na DC napájanie pomocou usmerňovača. Tento napravený jednosmerný výkon je zvládnuteľný pre ďalšie spracovanie.
Konverzia DC na AC (inverzia):
Inverzia: Jednosmerný výkon sa potom prevedie späť na striedavý výkon pri pevnej frekvencii a napätí pomocou obvodu meniča. Tento proces zahŕňa rýchle zapnutie a vypnutie jednosmerného zapnutia a vypnutia pomocou elektronických komponentov, ako sú IgBT (izolované bipolárne tranzistory izolovaných brán) alebo MOSFET (tranzistory s efektom kovového oxidu-oxidu-oxid-semicoduktorový terén).
Modulácia pulznej šírky (PWM): PWM sa často používa v tejto fáze na vytvorenie čistej sínusovej vlny, ktorá zodpovedá frekvencii a fáze úžitkovej mriežky.
Synchronizácia s mriežkou:
Zodpovedanie napätia a frekvencie: menič zaisťuje, že výstupný striedavý prúd zodpovedá napätiu a frekvencii mriežky. To je rozhodujúce pre bezproblémovú integráciu s mriežkou.
Synchronizácia fázy: Fáza výstupného striedavého prúdu meniča je synchronizovaná s fázou mriežky, aby sa zabezpečilo, že výkon sa hladko privádza do mriežky bez toho, aby spôsobil poruchy.
Ochrana proti Izáde:
Bezpečnostný mechanizmus: Ochrana proti Izádu zaisťuje, že invertor sa okamžite vypne, ak zistí stratu energie mriežky. To bráni meničovi pokračovať v kŕmení energie do mriežky, čo by mohlo byť pre pracovníkov úžitkových pracovníkov nebezpečné počas výpadku.
Správa kvality energie:
Regulácia napätia: menič reguluje výstupné napätie, aby sa udržal v prijateľnom rozsahu pre prevádzku mriežky.
Redukcia harmonických: Moderné invertory sú navrhnuté tak, aby minimalizovali harmonické skreslenie, čím sa zabezpečilo, že energia privádzaná do mriežky má vysokú kvalitu.
Tieto meniče sú vysoko účinné pri premene variabilného striedavého výkonu z veternej turbíny na výkon kompatibilný s mriežkou, čo maximalizuje využívanie generovanej veternej energie. Synchronizácia s napätím, frekvenciou a fázou mriežky je zlučiteľná energia veternej turbíny. Táto bezproblémová integrácia je nevyhnutná pre stabilné a spoľahlivé dodávky energie. Invertory mriežkovej kravaty umožňujú ľahké rozšírenie systémov veternej energie. Do systému sa môžu pridať ďalšie veterné turbíny s kompatibilnými meničmi na zvýšenie kapacity.
Invertory s mriežkou na veternú mriežku Hrajte kľúčovú úlohu pri konverzii a synchronizácii premenlivého výstupu z veterných turbín, aby bol kompatibilný s úžitkovou mriežkou. Medzi ich výhody patrí zlepšené využitie energie, zvýšená bezpečnosť, lepšia kvalita energie, ekonomické výhody, environmentálne výhody a škálovateľnosť systému.
Ako sa mení menič mriežky synchronizuje s výstupom veternej turbíny?
Proces synchronizácie medzi meničom mriežky a výstupom veternej turbíny je rozhodujúci pre efektívnu a bezpečnú prevádzku. Tu je prehľad toho, ako sa táto synchronizácia zvyčajne vyskytuje:
Monitorovanie senzora, menič mriežky, monitoruje elektrický výstup veternej turbíny vrátane napätia, frekvencie a fázového uhol. Vyplnenie a frekvenčné porovnávanie, menič porovnáva elektrické parametre výstupu veternej turbíny s výtokom a frekvencie napätia a frekvencie. Toto nastavenie zaisťuje, že energia generovaná veternou turbínou je kompatibilná s mriežkou.
Fázová synchronizácia, menič synchronizuje svoj uhol výstupnej fázy s uhlom Utility Grid. Toto zarovnanie zaisťuje, že sila veternej turbíny môže byť plynulo integrovaná do mriežky bez toho, aby spôsobila fázové nezhody alebo nestabilitu.
Inter-izistická ochrana, menič mriežky, zahŕňa ochranu proti Izánom, aby sa zabránilo tomu, aby sa v prevádzke nezávisle od rozvodnej siete.
Ak mriežka klesne alebo sa stane nestabilnou, menič zistí stratu napájania mriežky a okamžite sa odpojí, aby sa predišlo ostroviu.
Akonáhle je mriežka obnovená a stabilná, menič sa znovu pripojí a obnoví normálnu prevádzku.
Komunikácia a kontrola môže menič komunikovať s riadiacim systémom veternej turbíny pomocou štandardných komunikačných protokolov, ako sú Modbus alebo patentované protokoly. Prostredníctvom týchto komunikačných kanálov môže menič prijímať riadiace signály z ovládača veternej turbíny, čo umožňuje koordinovanú prevádzku a optimalizáciu výroby energie.
Kontrola kvality výkonu, menič mriežky reguluje svoje výstupné napätie a frekvenciu, aby sa zabezpečilo, že energia vstrekovaná do mriežky spĺňa požadované normy kvality. Niektoré meniče zahŕňajú schopnosti korekcie výkonu na zlepšenie kvality a účinnosti energie.
Dynamická reakcia, menič mriežky, musí mať rýchly čas odozvy, aby rýchlo upravil svoj výstup v reakcii na zmeny rýchlosti vetra a výstupu turbíny. Riadiace algoritmy meniča sú navrhnuté tak, aby sa dynamicky prispôsobili kolísaniu v podmienkach vetra, čo umožňuje hladké a efektívne generovanie energie.
Synchronizáciou s výstupom veternej turbíny týmto spôsobom zaisťuje mriežkový kravata bezproblémovú integráciu veternej energie do siete Utility, čo maximalizuje energetickú účinnosť a stabilitu mriežky.
