Globálna energetická krajina prechádza zásadnou transformáciou. Rastúce tarify za elektrinu, rýchle šírenie solárnej energie na streche a naliehavá potreba znížiť závislosť od siete posunuli technológiu hybridných invertorov z okrajového riešenia na bežnú požiadavku pre obytné aj komerčné energetické systémy. V centre tohto posunu je hybridný invertor založený na PV a batériovom skladovaní energie – zariadenie, ktoré dokáže oveľa viac než len premieňať jednosmernú solárnu energiu na využiteľnú striedavú elektrinu. Aktívne organizuje tok energie naprieč viacerými zdrojmi, aby maximalizoval vlastnú spotrebu, minimalizoval náklady a zabezpečil kontinuitu dodávok.
Čo v skutočnosti robí hybridný menič
A hybridný menič je v podstate viacsmerné zariadenie na správu napájania. Na rozdiel od štandardného reťazcového invertora, ktorý iba premieňa solárny jednosmerný výstup na striedavý pre okamžité použitie alebo export do siete, hybridný invertor súčasne riadi napájanie z fotovoltaických panelov, batériového skladovacieho systému (BESS), rozvodnej siete a voliteľne aj záložného generátora. V reálnom čase rozhoduje o tom, z ktorého zdroja bude čerpať, či bude nabíjať batériu a kedy exportovať prebytočnú energiu – to všetko na základe konfigurovateľnej prioritnej logiky a aktuálnych údajov o spotrebe.
Táto schopnosť je to, čo robí hybridné invertory ústredným bodom pri dosahovaní energetickej parity – bodu, v ktorom sa náklady na vlastnú generovanú a samostatne uskladnenú energiu rovnajú alebo klesajú pod dovozné ceny siete. Inteligentným presúvaním záťaže a zamedzením importu do siete so špičkovou tarifou môže dobre nakonfigurovaný hybridný invertorový systém dramaticky znížiť účty za elektrinu a zároveň slúžiť ako odolná záloha počas výpadkov.
Základná architektúra: Ako sú štruktúrované energetické cesty
Pochopenie vnútornej architektúry hybridného meniča pomáha operátorom a inštalatérom robiť lepšie rozhodnutia o konfigurácii a veľkosti. Hybridný invertor založený na PV a batériovom úložisku zvyčajne integruje niekoľko kľúčových funkčných blokov do jednej jednotky:
- Solárna nabíjačka MPPT : Sleduje bod výkonu FV poľa na extrakciu energie pri premenlivých podmienkach ožiarenia a teploty. Modely vyššej kategórie obsahujú dva alebo viac nezávislých sledovačov MPPT na spracovanie polí s rôznymi orientáciami alebo profilmi tieňovania.
- Obojsmerný konvertor batérie : Nabíja batériu zo solárnej energie alebo siete a vybíja ju na napájanie záťaží. Účinnosť v smere nabíjania aj vybíjania má priamy vplyv na spiatočné straty systému, takže hodnotenie účinnosti meniča nad 97 % je preferované pre aplikácie s vysokým cyklom.
- Grid Interface a Anti-Islanding : Riadi synchronizáciu s rozvodnou sieťou pre bezproblémový import/export a zahŕňa povinnú ochranu proti ostrovčekom, aby sa zabránilo spätnému napájaniu počas výpadkov siete, ako to vyžadujú normy ako IEEE 1547 a VDE-AR-N 4105.
- Obtok a prepínač striedavého prúdu : V režime off-grid alebo záložný menič prepína záťaže zo siete na batériové/solárne napájanie, zvyčajne v priebehu 10–20 milisekúnd, dostatočne rýchlo na to, aby udržalo citlivé zariadenia, ako sú lekárske prístroje alebo IT infraštruktúra.
- Vstupný port generátora : Mnoho platforiem hybridných invertorov obsahuje vyhradený AC vstup pre dieselový alebo plynový generátor, čo umožňuje systému využívať energiu generátora na nabíjanie batérií alebo na doplnenie záťaže, keď sú solárne aj skladovacie zdroje nedostatočné.

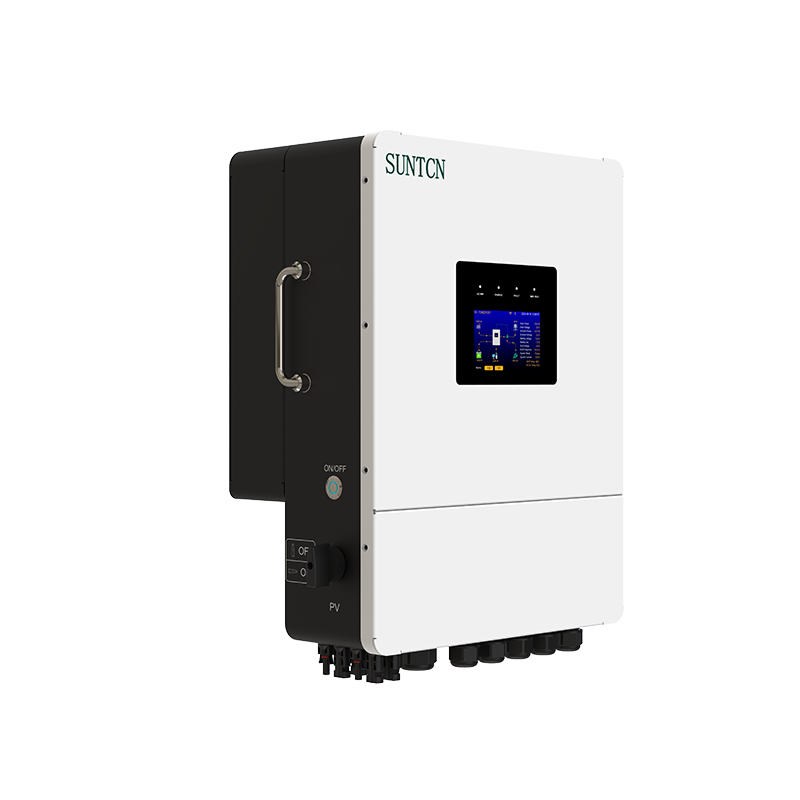

Hybridný invertor SUNTCN integruje všetky tieto cesty do kompaktného, vysoko efektívneho šasi, čo umožňuje inštalatérom pripojiť PV, batérie, sieť a generátory bez externých spojovacích zariadení. Táto architektúra typu všetko v jednom znižuje zložitosť inštalácie a počet komponentov – kľúčová výhoda pri rekonštrukciách obytných priestorov aj komerčných novostavbách.
Správa toku energie: Vysvetlenie logiky priority
Skutočná inteligencia hybridného meniča spočíva v jeho algoritme riadenia energie. platformy ponúkajú konfigurovateľné prevádzkové režimy, ktoré definujú poradie preferencií spôsobu získavania, ukladania a exportu energie. Tri bežné režimy sú:
Solárny režim priority
V tomto režime sa všetok dostupný solárny výstup využíva na napájanie pripojených záťaží. Akýkoľvek prebytok po splnení záťaže je určený na nabitie batérie. Keď batéria dosiahne svoj nakonfigurovaný strop stavu nabitia (SoC), prebytočná solárna energia sa exportuje do siete alebo sa obmedzí v závislosti od miestnych predpisov. Import do siete sa spustí iba vtedy, keď solárny výstup a vybitie batérie nedokážu uspokojiť dopyt. Tento režim je ideálny na maximalizáciu vlastnej spotreby v prostrediach s výkupnými cenami (FiT), kde sú vývozné ceny nízke.
Režim priority batérie
Tu systém uprednostňuje vybitie batérie, aby pokryla zaťaženie pred odberom zo siete. Solar stále nabíja batériu počas dňa, ale logika odosielania je vyladená tak, aby maximalizovala využitie batérie. Tento režim vyhovuje tarifným štruktúram doby používania (TOU), kde je elektrina zo siete výrazne lacnejšia počas hodín mimo špičky. Batéria sa lacno nabíja cez noc a vybíja sa počas špičkových cien, čím sa výrazne znížia účty.
Režim priority siete
V režime priority siete menič primárne čerpá zo siete na napájanie záťaže a prepne sa na batériu alebo solárnu energiu len vtedy, keď nie je k dispozícii napájanie zo siete alebo tarify prekročia nastavený prah. Tento režim sa používa na trhoch s vysokými sadzbami výkupných cien, kde je export solárnej energie ekonomicky výhodnejší ako vlastná spotreba, alebo v systémoch, kde je životnosť batérie uprednostňovaná pred každodenným cyklovaním.
Kompatibilita a dimenzovanie batérií pre hybridné systémy
Výber chémie a kapacity batérie má priamy vplyv na celkový výkon hybridného invertorového systému. Fosforečnan lítno-železitý (LiFePO4) sa stal dominantnou chémiou pre rezidenčné a ľahké komerčné aplikácie vďaka svojej životnosti cyklu (zvyčajne 3 000 – 6 000 úplných cyklov), tepelnej stabilite a vysokej tolerancii hĺbky vybitia (DoD) až 90 – 95 %.
Pri dimenzovaní batérie sú kľúčové premenné, ktoré treba vyvážiť:
- Denný profil zaťaženia : Vypočítajte priemernú dennú spotrebu energie (kWh) a identifikujte obdobia špičky, ktoré je potrebné kompenzovať zo siete.
- Požiadavka autonómie : Pre kritické záložné aplikácie, dimenzujte batériu tak, aby napájala nevyhnutnú záťaž po dobu 8–12 hodín bez solárneho vstupu.
- Nepretržitá rýchlosť vybíjania meniča : Uistite sa, že nepretržitý vybíjací prúd batérie (C-rate) je kompatibilný s výstupným striedavým napätím meniča, aby ste sa vyhli úzkym profilom pri vysokom zaťažení.
- Rozšíriteľnosť : Vyberte hybridný invertor, ktorý podporuje rozšírenie kapacity batérie prostredníctvom paralelných batériových modulov, čo umožňuje systému rásť, keď sa potreby energie časom zvyšujú.
| Chémia batérií | Život cyklu | Max DoD | Typický prípad použitia |
|---|---|---|---|
| LiFePO4 | 3 000 – 6 000 | 90 – 95 % | Obytné, C&I, mimo siete |
| NMC (Li-NMC) | 1 500 – 3 000 | 80 – 90 % | Priestorovo obmedzené inštalácie |
| Olovo (AGM) | 300 – 700 | 50 % | Nízkonákladová / staršia modernizácia |
Integrácia generátora: Rozšírenie odolnosti hybridného systému
Pre lokality s častými výpadkami siete alebo vysokými požiadavkami na autonómiu mimo siete vytvára integrácia generátora s hybridným invertorom robustnú architektúru zálohovania z viacerých zdrojov. Hybridný invertor funguje ako hlavný regulátor, ktorý automaticky spustí generátor, keď batéria SoC klesne pod definovanú prahovú hodnotu, a vypne ho, keď je batéria dostatočne nabitá – zvyčajne na 80 % na ochranu životnosti cyklu.
Kľúčovým konfiguračným parametrom je limit nabíjacieho prúdu generátora , ktorý zabraňuje preťaženiu generátora obmedzením toho, koľko jeho výkonu menič využíva na nabíjanie batérie oproti napájaniu záťaže. Napríklad 5 kVA generátor pracujúci na 80 % kapacity (4 kW) môže prideliť 2,5 kW na záťaž a 1,5 kW na nabíjanie batérie, čím sa zabezpečí, že generátor bude pracovať s pohodlným a efektívnym faktorom záťaže. Správne dimenzovanie generátora by malo zohľadňovať kombinovanú záťaž a požiadavku na nabíjanie, ktoré môže hybridný invertor súčasne predstavovať.
Monitorovanie, zaznamenávanie údajov a vzdialená správa
Hybridný menič bez komplexného monitorovania je premeškaná príležitosť. Údaje v reálnom čase a historické údaje o solárnom výnose, stave nabitia batérie, spotrebe záťaže, importe/exporte do siete a efektívnosti systému sú nevyhnutné na overenie výkonu systému vzhľadom na stanovené ciele a na proaktívne zisťovanie porúch.
Popredné hybridné invertorové platformy – vrátane tých v produktovom rade SUNTCN – poskytujú cloudové monitorovanie cez Wi-Fi alebo RS485 Modbus komunikáciu s lokálnym dátovým záznamníkom s dátami dostupnými cez webový portál alebo mobilnú aplikáciu. Medzi kľúčové metriky, ktoré je potrebné sledovať na dennej báze, patria:
- Pomer vlastnej spotreby : Percento solárnej energie spotrebovanej priamo na mieste (cieľ: viac ako 70 % v dobre optimalizovaných obytných systémoch).
- Pomer sebestačnosti : Percentuálny podiel celkového dopytu po záťaži pokrytý solárnou energiou a batériou bez importu zo siete (cieľ: 60–80 % v klimatických podmienkach strednej šírky s primeranou veľkosťou batérie).
- Počet cyklov batérie a SoH : Sledovanie zdravotného stavu umožňuje proaktívne plánovanie výmeny batérie skôr, ako sa zníženie kapacity stane ovplyvňujúcim službu.
- Krivka účinnosti meniča : Porovnajte skutočnú výstupnú účinnosť s menovitou účinnosťou CEC alebo EÚ, aby ste identifikovali anomálie, ktoré môžu naznačovať problém s hardvérom.
Splnenie budúcich energetických požiadaviek pomocou škálovateľnej hybridnej platformy
Jedným z presvedčivých argumentov pre dnešné nasadenie hybridného meniča je zabezpečenie do budúcnosti. Dopyt po energii v obytných a komerčných lokalitách sa zvyšuje vďaka nabíjaniu EV, tepelným čerpadlám nahrádzajúcim plynové kúrenie a elektrifikácii priemyselných procesov. Hybridný invertorový systém s rozšíriteľnou batériou, multi-MPPT PV vstupom a kompatibilitou generátora dokáže absorbovať tieto nové záťaže postupne bez potreby veľkoobchodnej výmeny infraštruktúry.
Prevádzkovatelia sietí tiež čoraz viac ponúkajú programy reakcie na dopyt a virtuálnych elektrární (VPP), ktoré odmeňujú flexibilné riadenie záťaže. Hybridné invertorové platformy s otvoreným API alebo certifikovanou integračnou schopnosťou VPP umožňujú vlastníkom lokalít zúčastniť sa na týchto programoch, generovať príjmy z ich uloženej energie a zároveň poskytovať služby stability siete. Keďže sa politika výkupných taríf vyvíja na celom svete, táto schopnosť prejsť z pasívneho vývozcu na aktívneho účastníka siete bude významným rozdielom pre systémy nasadené v súčasnosti.
Kombinácia dobre navrhnutého fotovoltaického poľa, správne dimenzovanej batérie a inteligentného hybridného meniča predstavuje praktickú a ekonomicky životaschopnú cestu k energetickej nezávislosti pre väčšinu koncových užívateľov. Výber platformy s overenou správou z viacerých zdrojov, vysokou efektívnosťou obojsmernej jazdy a silnými možnosťami vzdialeného monitorovania zaisťuje, že systém bude naďalej prinášať hodnotu aj po uplynutí počiatočnej doby návratnosti.
